U.S.M4 Bajonett - Szurony, UTICA és AKI
Az M4-es bajonett az M1 (Carbine) karabélyon.

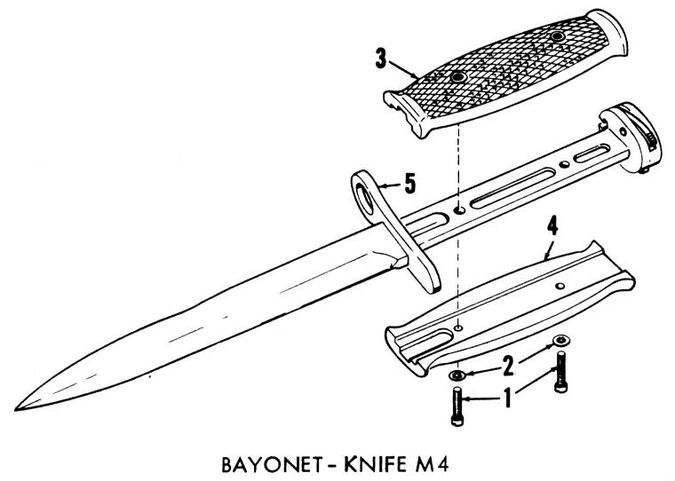

1954 utáni, műanyag markolatos, M4-es Imperial bajonett.
Korea - 1952 - M4-es bajonett az M1-es karabélyon, akcióban.

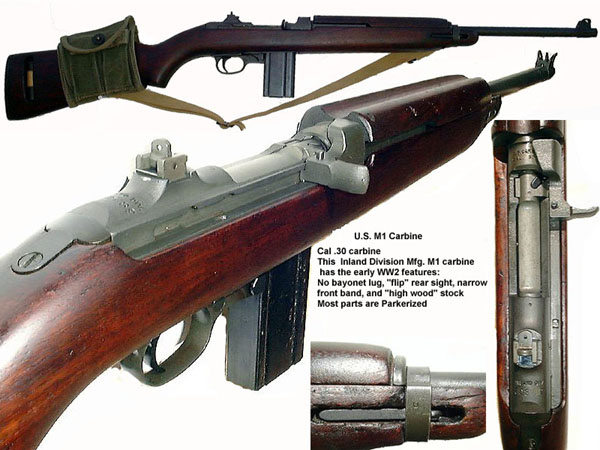

Alapvetően az M1 karabélyhoz készült, melyet a második világháborúba lépés előtt 6 héttel rendszeresítettek az USA hadseregében. (A karabély története is elég érdekes, a gyártott típusai pedig elég változatosak. Elsődlegesen ejtőernyős alakulatoknak és olyan egységeknek szánták, melyeknek sok kiegészítő felszerelést kellett még magukkal vinniük. Az első változatokon nem volt bajonett rögzítési lehetőség sem - http://en.wikipedia.org/wiki/M1_carbine. )
A csapatok felszerelése 1942 közepére tudott elindulni az új karabéllyal. Az európai hadszintéren harcoló alakulatok kaptak elsőbbséget a felszerelésnél, de a bajonettek gyártása csak 1944-ben indult meg. Addig a karabélyhoz az M3-as harci kés volt rendszeresítve, 1943-tól. Az első tapasztalatok után különösen fontossá vált az M4-es bajonett. A hadvezetés próbálkozott az addig szolgálatba lévő M1905 (majd M1942) bajonettek alkalmazásával ezeknél a fegyvereknél, de azok még leköszörült 10 inches pengéjükkel is túl nagynak és nehéznek bizonyultak ehhez a fegyverhez!

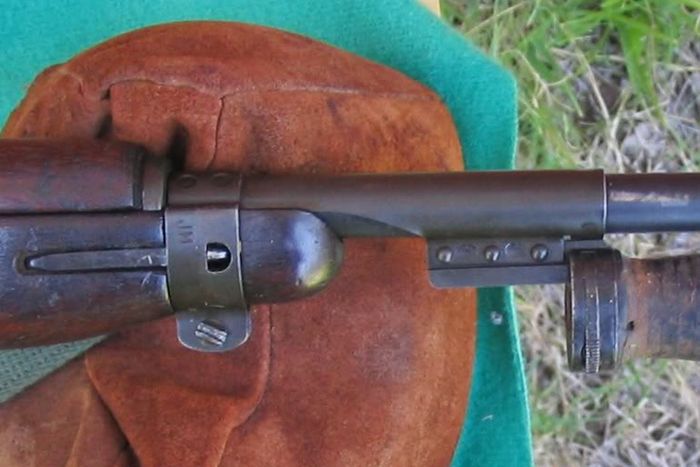

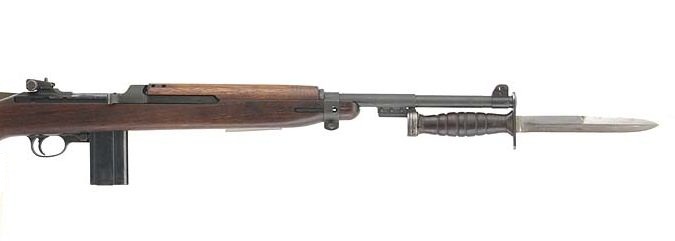

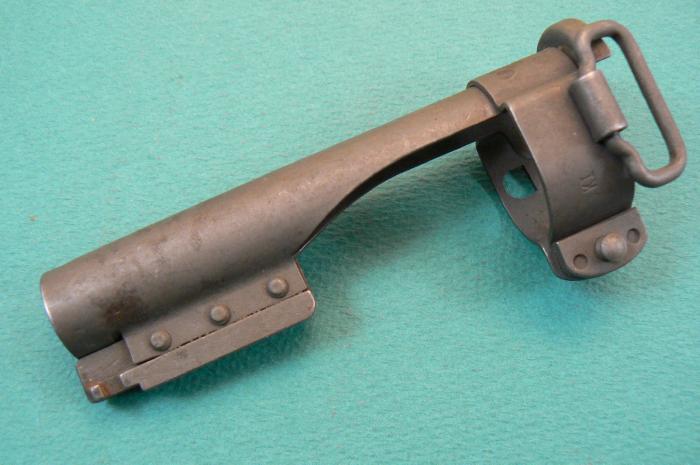

A "bayonet lug", mely az M1 fegyverre utólag került rá. A fegyverre szerelve és a bajonettel együtt így nézett ki.
Ennek ellenére az M4-es bajonett nagy tömegben nem került bevetésre a második világháború folyamán, csak a háború legvégén alkalmazták nagyobb tömegben, a távolkeleti hadszíntéren, Okinawa szigetén és az azt követő harcokban. Ezt sokan nem tudják és természetesen második világháborús bajonettként emlegetik az M4-est.
Igazából fő bevetési terepe Korea volt, ez inkább a koreai háború fegyvere!

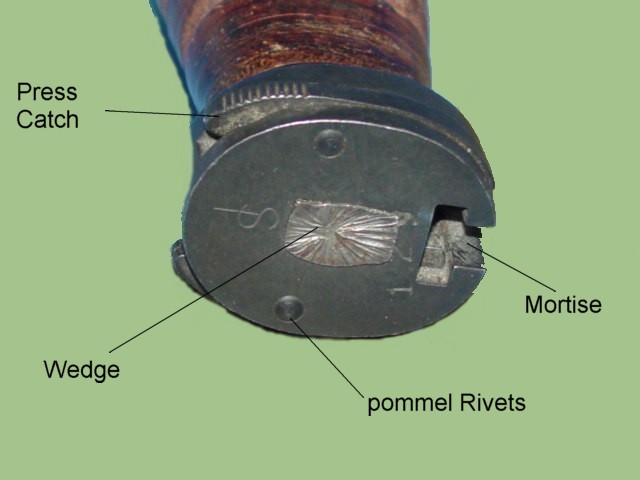

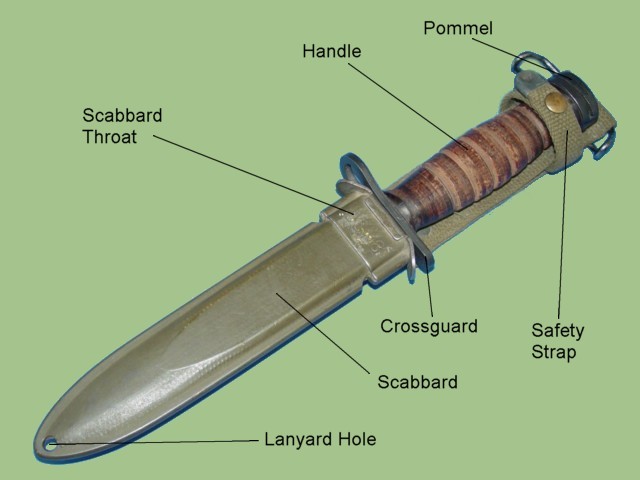

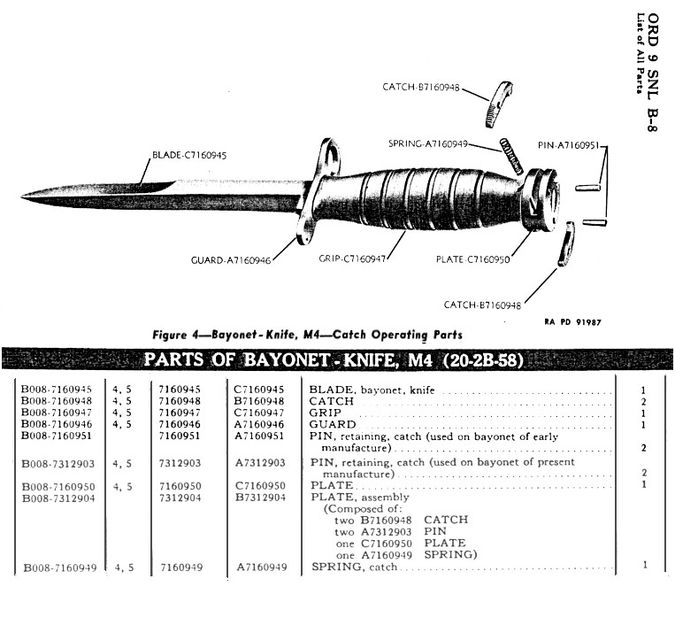

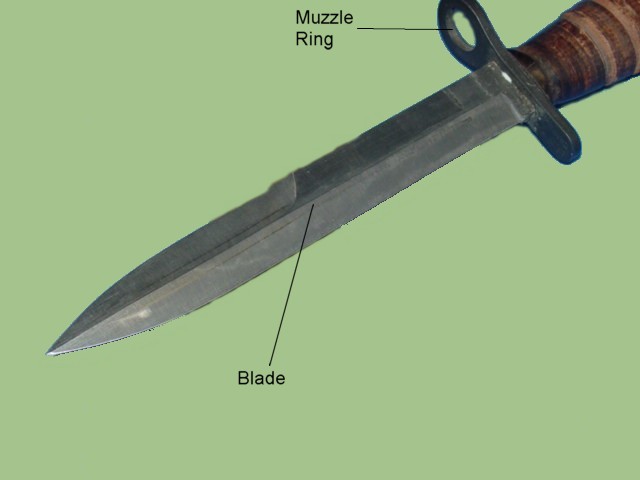

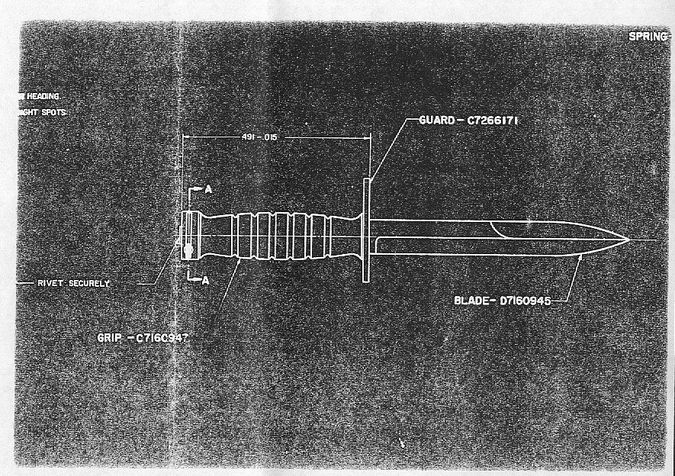

Az U.S.M4 bajonett felépítés és részeinek megnevezése.

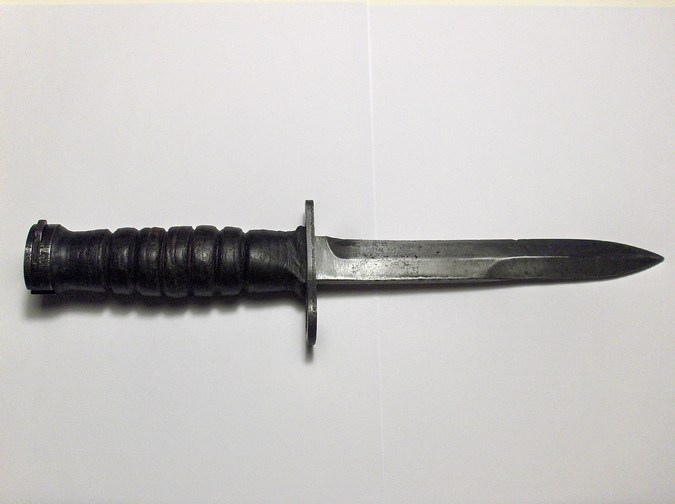

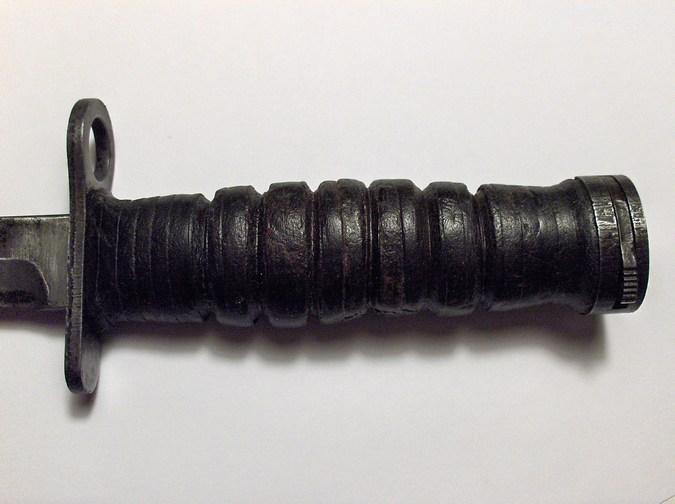

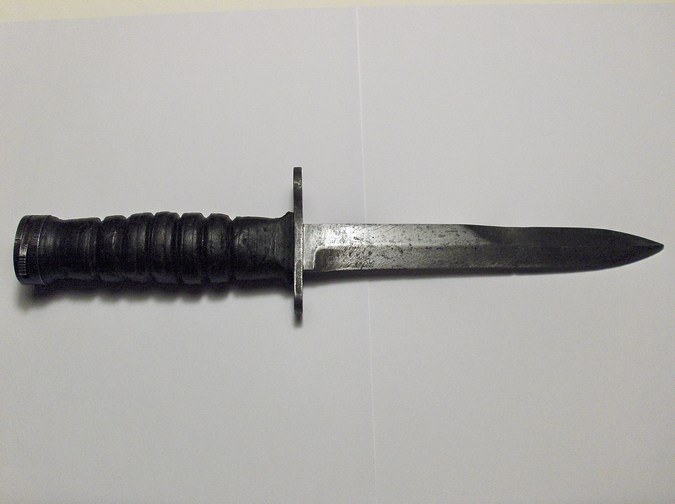

Bőr markolatos, UTICA bajonett:

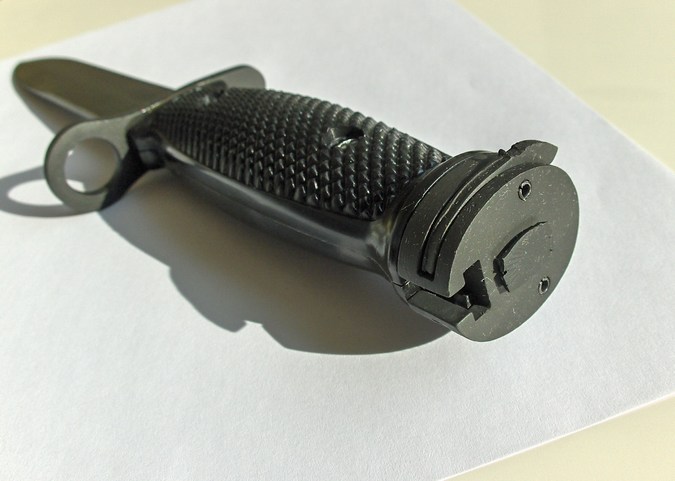

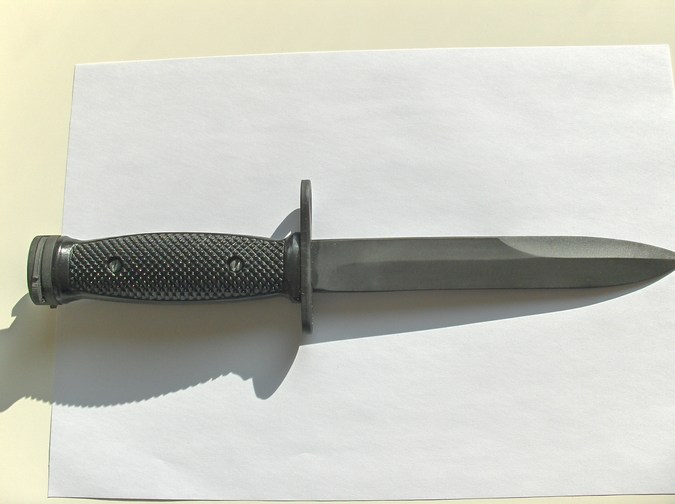

Műanyag markolatos, AKI bajonett:
Saját gyűjteményi darabok
U.S. M4 Bajonett - UTICA (USA) - AKI (Korea?)
Gyártási időszak: 1944-60
Származási helye: USA, Sonora, CA (California) - USA, Silver City, NE (Nevada)
Teljesen egyértelműen az M3-as harci kés mintájára készült bajonett, egy általános használatú harci kés és egy bajonett ötvözéseként. Minden híreszteléssel ellentétben nem került nagy mennyiségben bevetésre a II. világháborúban!

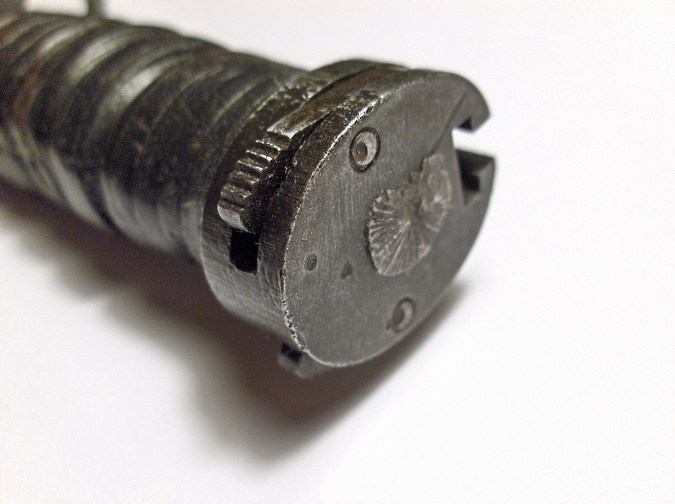

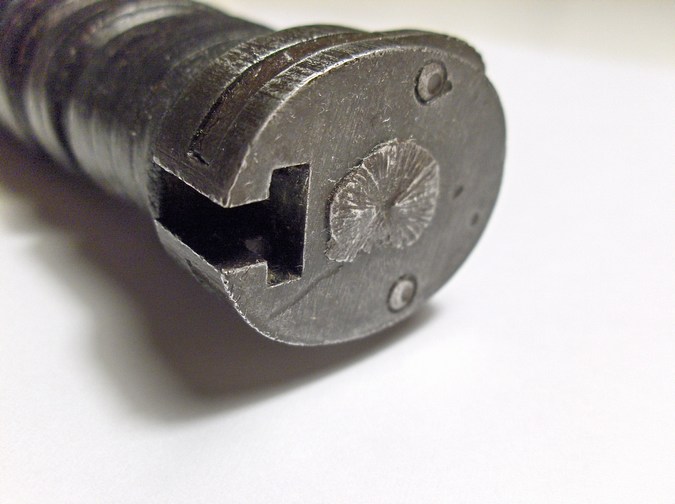

Az első változatok még barna bőr markolattal az M3 kés mintájára, sőt a már legyártott darabok módosításaként, bajonett illesztékkel a végükön készültek. Nemrég láttam egy eredeti M4-es bajonettet, tömörgumi markolattal, melynek a pengéjén még a következő állt: "U.S. M3 H.Böker & Co U.S.A.". Tehát M3-as harci kés pengéjének felhasználásával készült, viszonylag későbbi (1948-49) gyártású bajonett volt, igen szép állapotban. Igazi kuriózum volt, nem hamisítvány, azon kevés darab egyike, melyen az átépítés során megmaradt a régi azonosító! Feltételezik, hogy sok, a háborúból megmaradt darabot újra feldolgoztak a gyártók és az új igényeknek megfelelően átépítettek. 150 $-ért vették meg, bár az ravasz volt, hogy természetesen második világháborús darabnak hirdették, miközben gumis markolat akkoriban nem igazán volt :( . Az M1 karabély csövére illeszkedő, gyűrűvel rendelkező kézvédővel gyártották, 6 vagy 8 horonnyal a markolatukon. Külön fejezet szól az amerikai anyagokban a markolatvég szegecseiről (pommel Rivets), mert azok alapján jól azonosítható a gyártás dátuma. A fenti képen látható szegecsek a második világháború alatt készültek. Az üreges végű szegecsek egyes gyártóknál 1945 utáni gyártmányok már. Ha jól emlékszem, a Camillus M4 bajonetteknél a markolat alján és tetején egy-egy bakelit rész található. Ennek az volt a szerepe, hogy a bőr és a fém találkozásánál szigetelő réteget képezzenek, így a bőrben tárolódó nedvességet távol tartsák a fontosabb fém részektől. A fa markolatú bajonettek valószínüleg a koreai háború idejéről származó, koreai felújítások (nem amerikai faanyaggal), a bőr markolatot váltották ki, vagy cserélték le egyes példányokon, sorozatokon a roncsolódások és elhasználódások megelőzése miatt. Az időjárás, azon az éghajlaton, eléggé kikezdte a bőr markolatokat, mely az egyik oka volt a későbbiek során az M5-ös bajonettek bevezetésének - de ez már a koreai háború után történt!

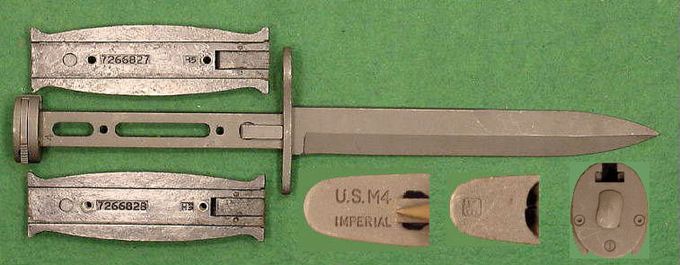

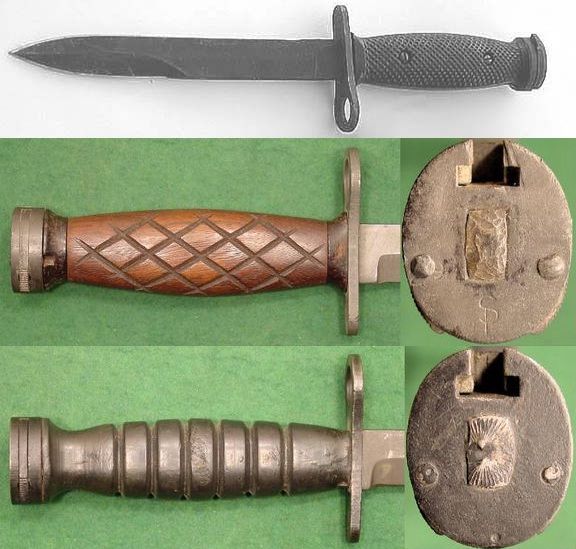

1954-től vezették be a már ismerős és a későbbiekben tömegesen alkalmazott fekete műanyag markolatot. Addig volt fa, tömör gumi és alumínium markolattal (csak kereskedelmi célra) is gyártva. A felső képen lévő, szétszedett M4-es bajonett valamikor 1954 utáni időkből származik, amire nem csak a műanyag nyél, de a keresztvason lévő szögletes állami átvevői jelzés is utal. Addig ez a jel egy lángoló bomba (Flaming bomb) volt. Sok amerikai bajonetten azonban az átvevői jel gyengén, vagy nem is látszik, azonban ettől még az adott darab lehet eredeti! De ha ez nincs rajta, akkor elképzelhető, hogy nem katonai, hanem kereskedelmi gyártmány és akkor érdemes további fontos azonosítókat keresni! A nem amerikai bajonettek más azonosító rendszert, vagy beütőt használtak.

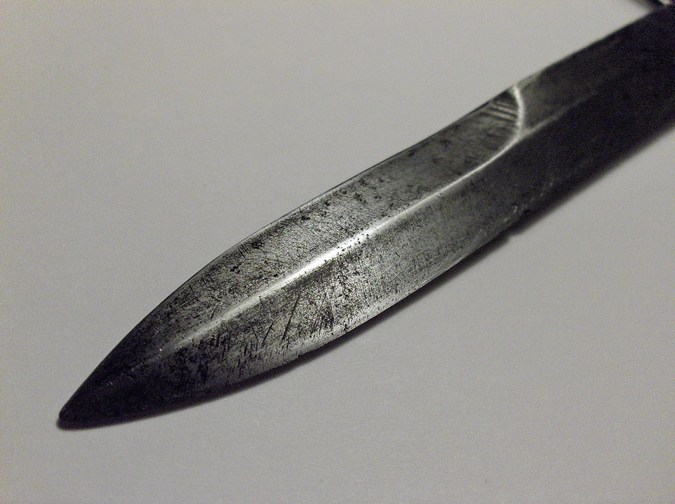

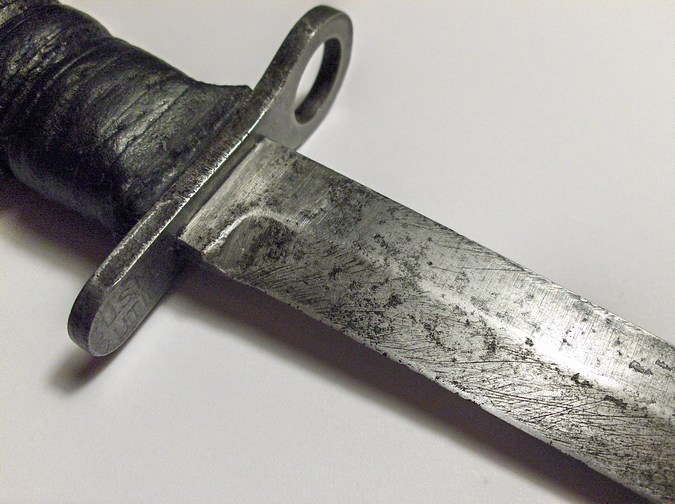

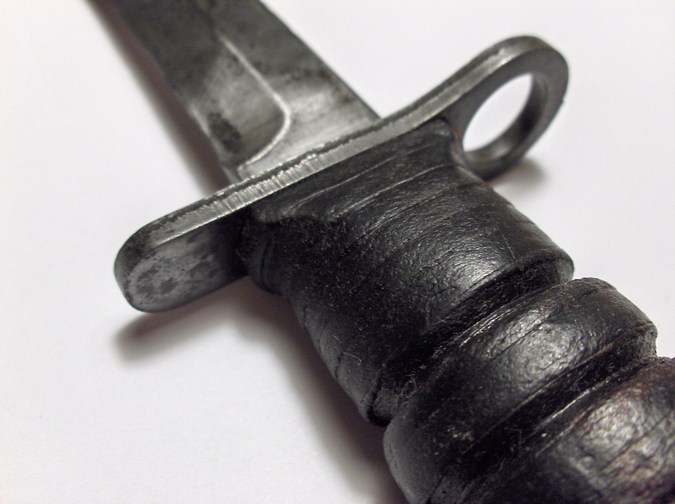

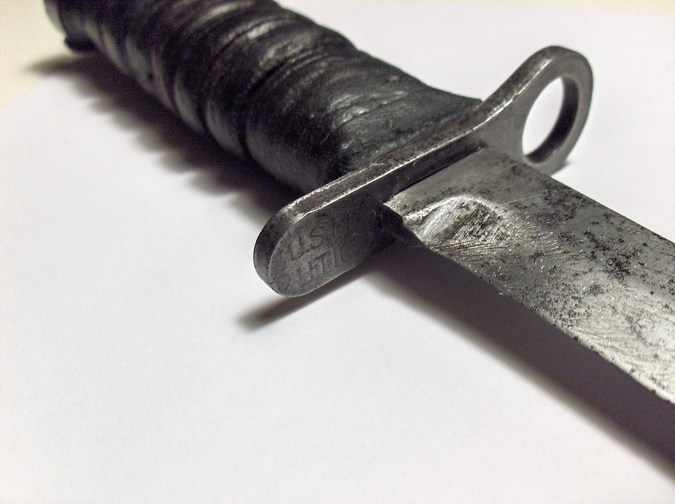

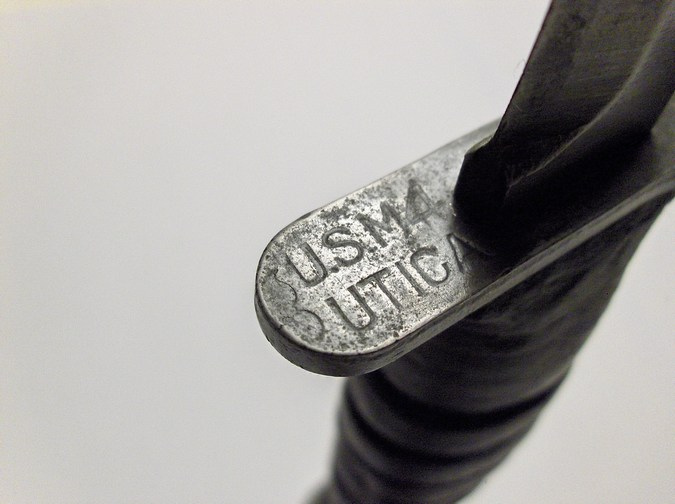

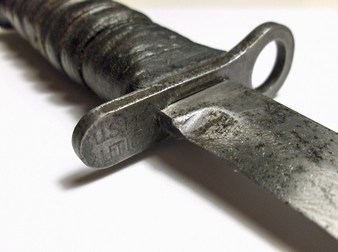

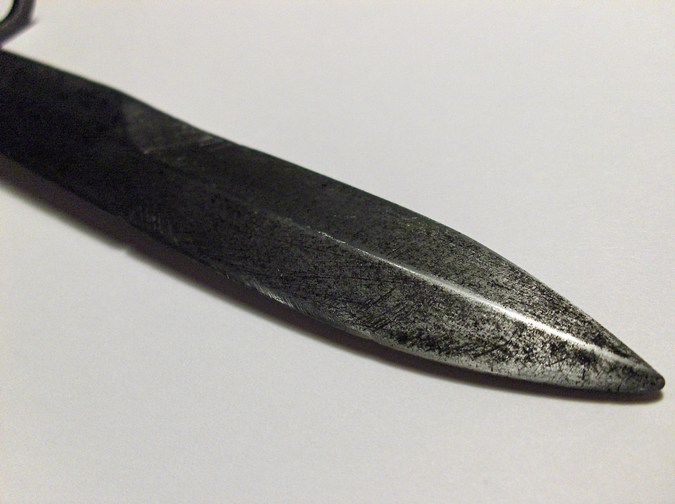

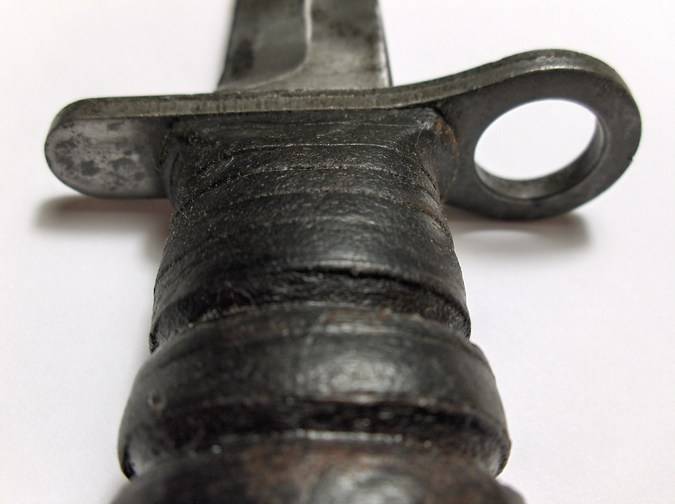

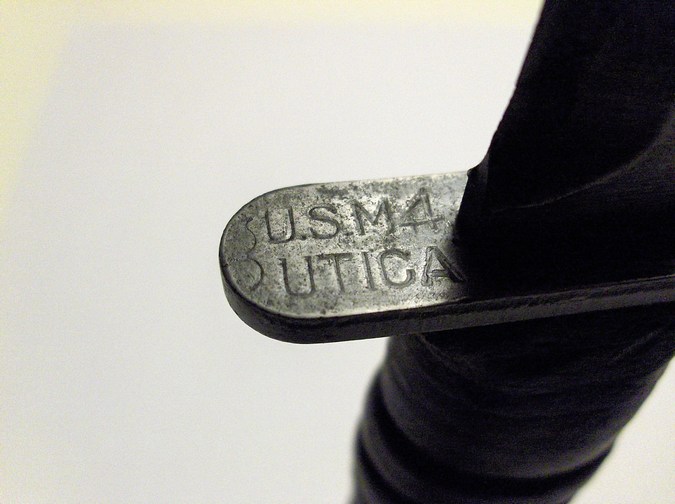

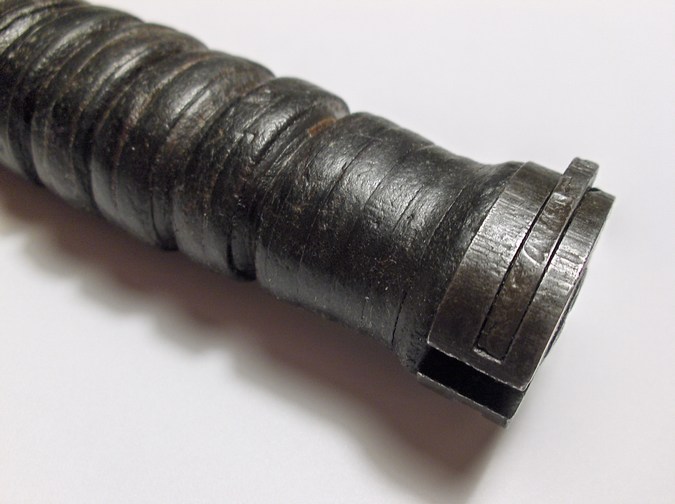

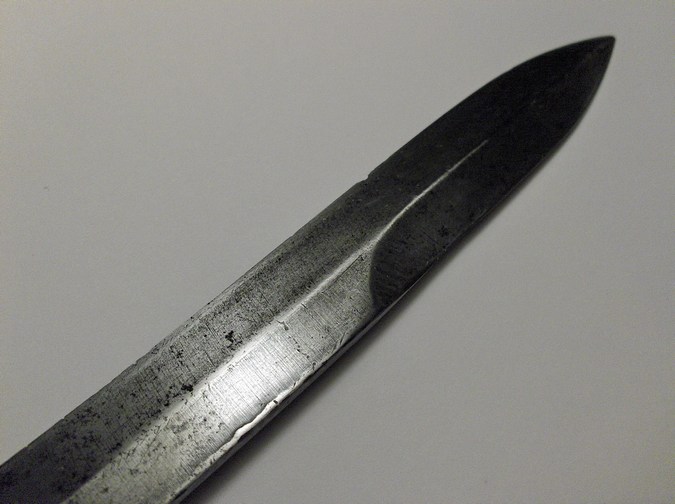

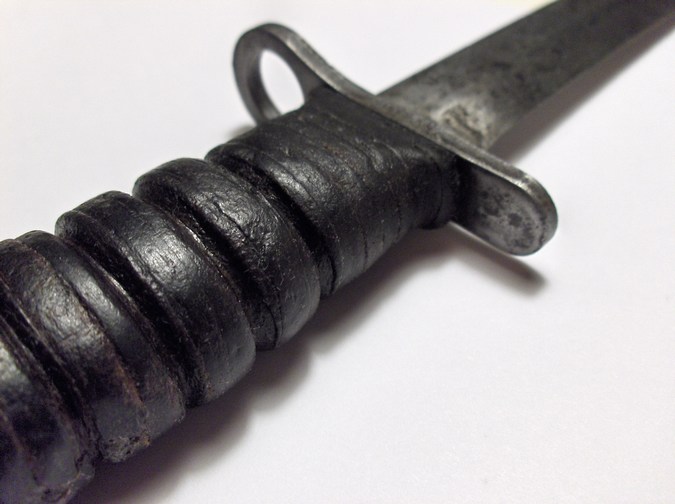

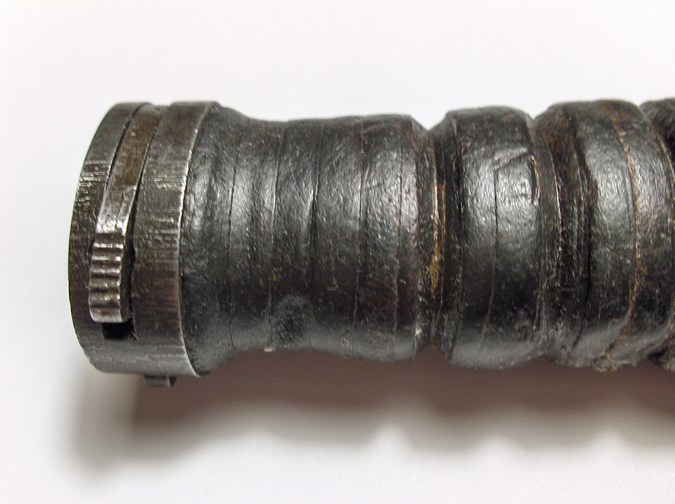

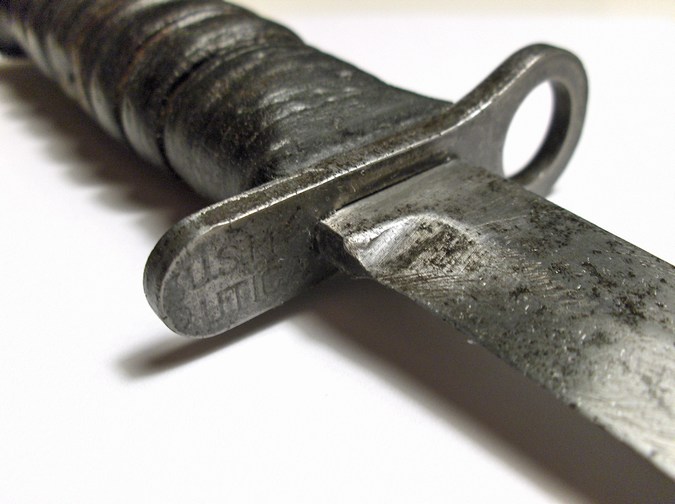

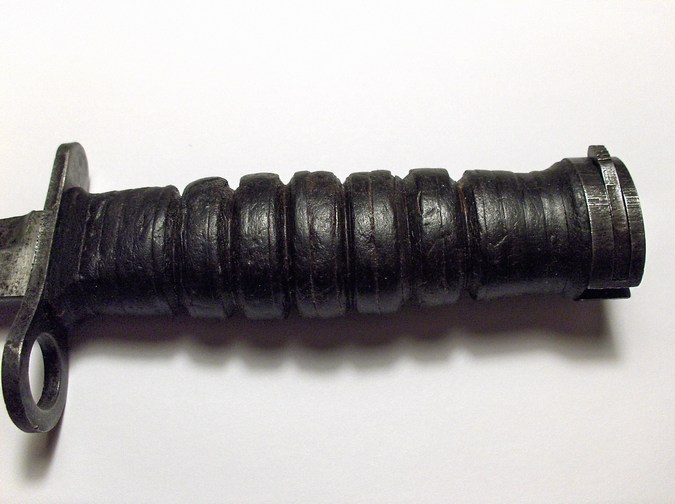

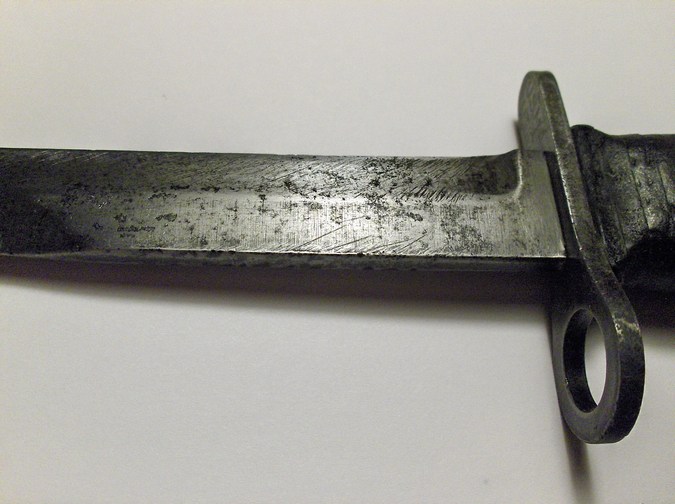

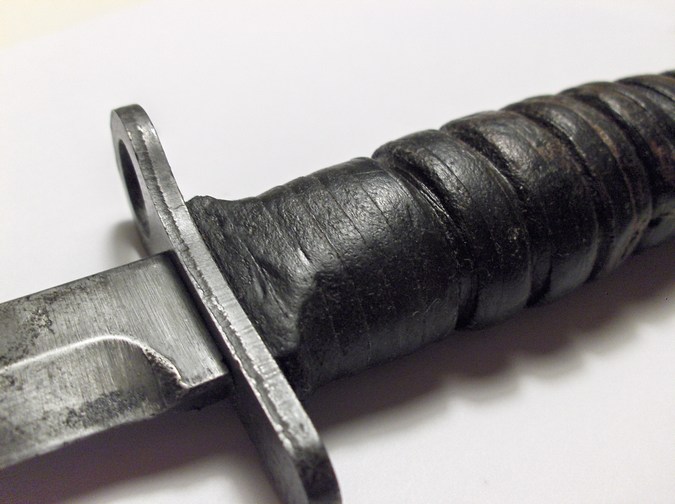

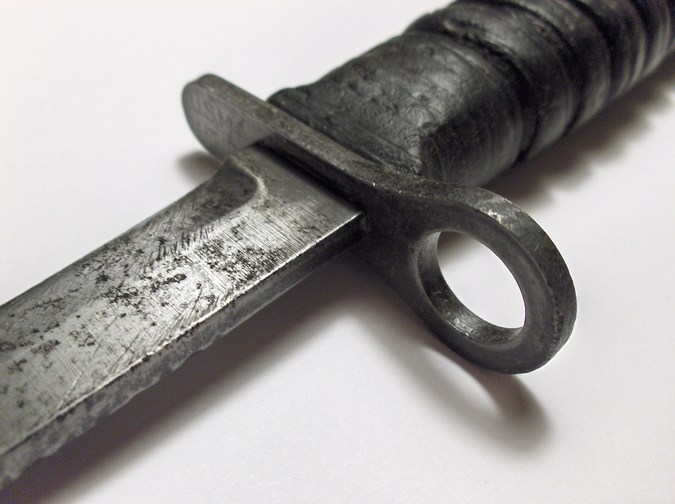

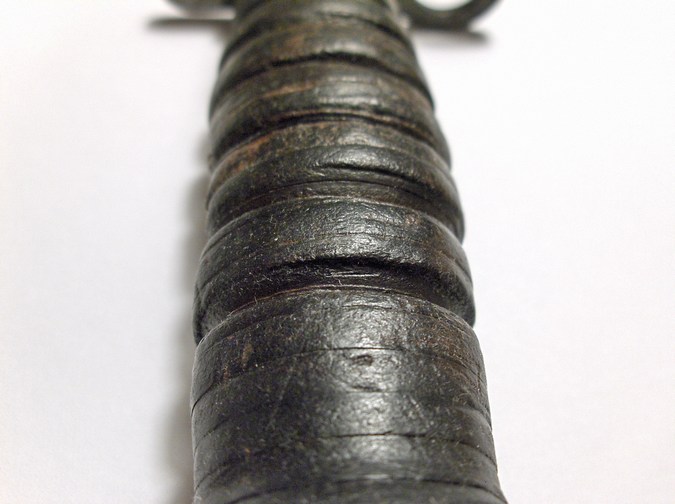

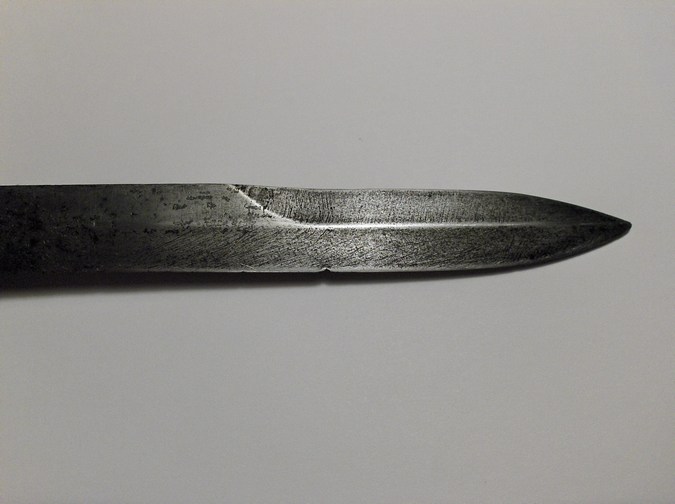

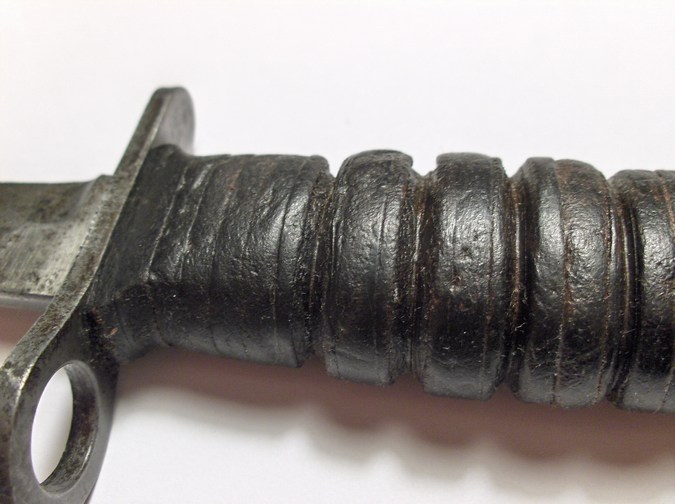

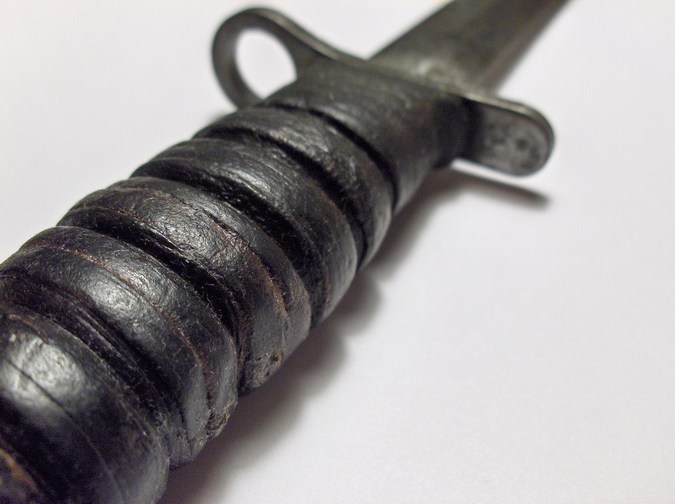

Bőr markolatos UTICA bajonettem gyártási ideje valamikor 1946-1948 körüli időszakra tehető. A kézvédőn ott van a felirat és a lángoló bomba jel. Származásáról csak annyit tudni, hogy Kaliforniából, Sonora városából, egy családi ház garázsából került elő. Előéletéről semmi információm nincs, de fegyverrel nem igen használhatták, mert ilyen jellegű kopások szinte nincsenek is rajta, a pommel részen ez látszana. A bőr markolata elég szép állapotban van, 6 rovátkolásos, V alakú bevágásokkal. A pengéje erőteljesen használt, fenve volt többször is, elég amatőr módon, élén kisebb sérülések. A penge felső, éllel nem rendelkező felületén elég erőteljes ütésnyomok vannak. Folyamatosan használhatták, de azért néha át is kenhették, a fegyverolaj szaga érezhető volt rajta. A markolatot minimálisan kellett restaurálni. Tok (scabbard) nélkül érkezett.

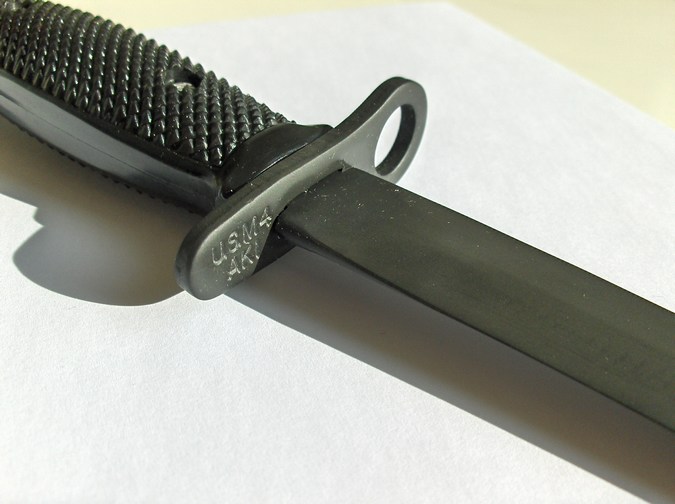

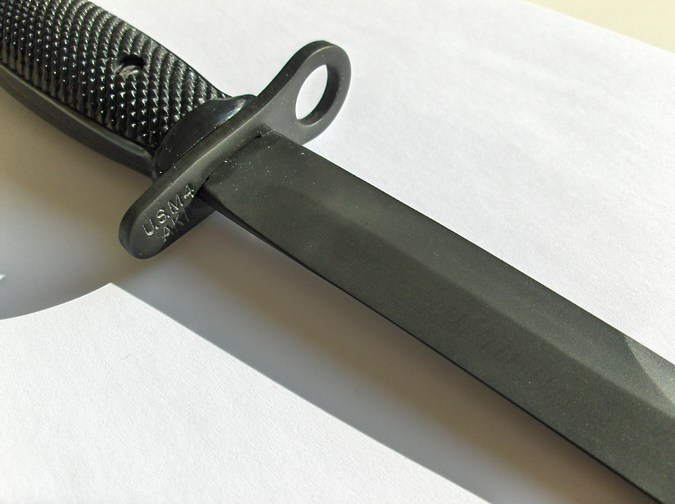

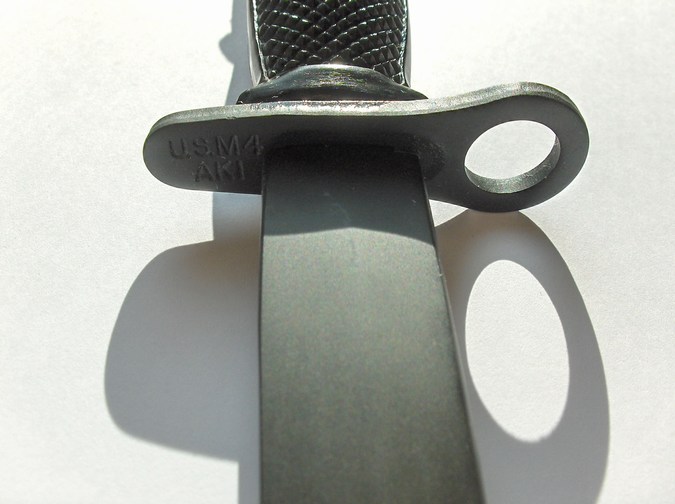

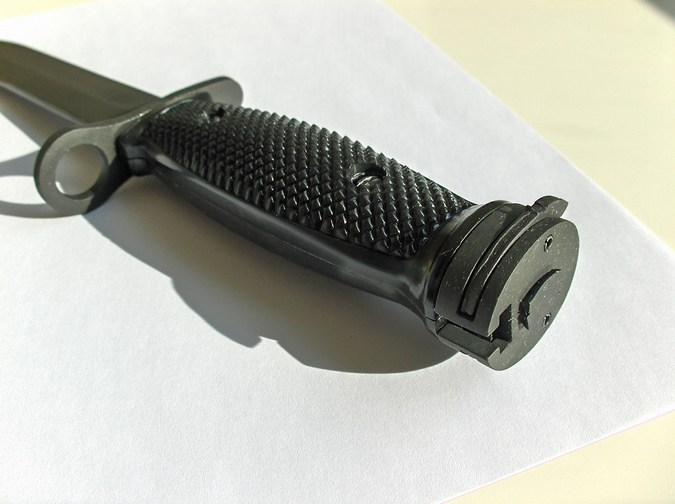

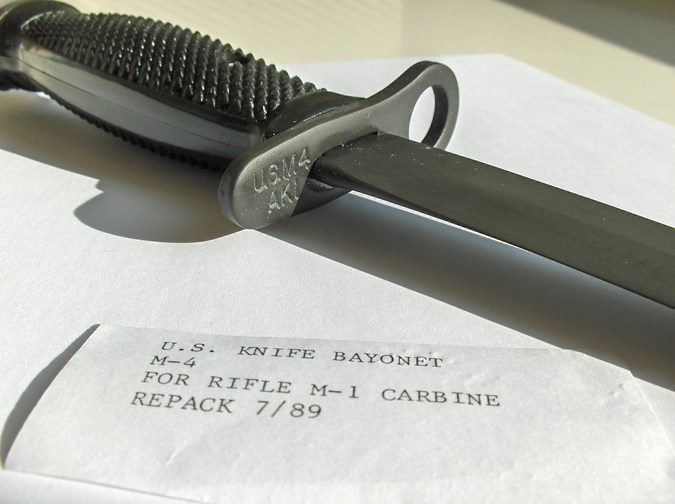

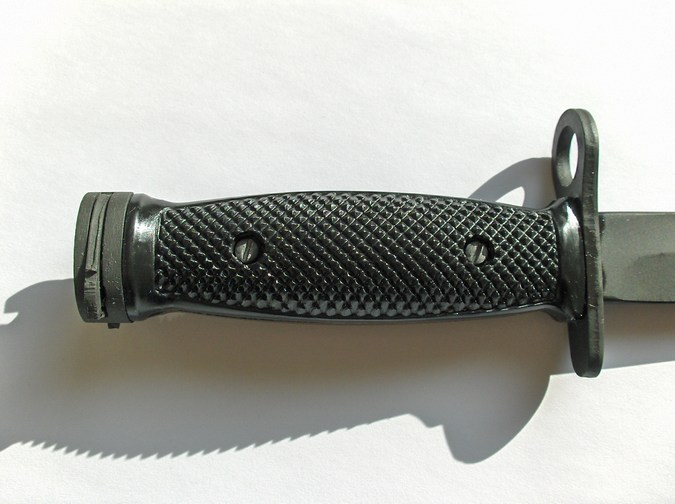

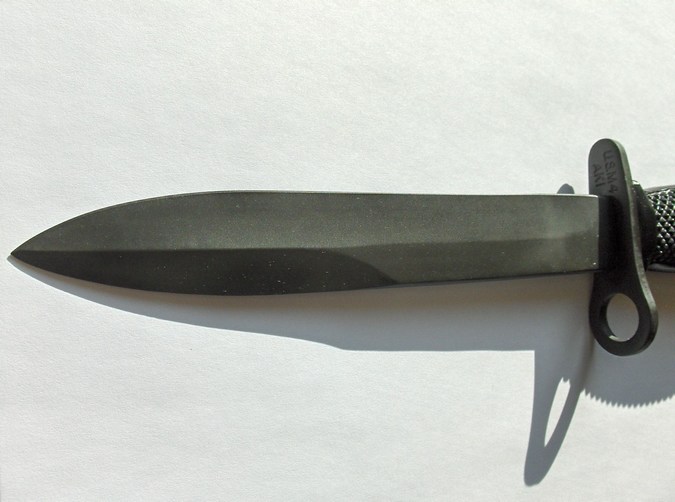

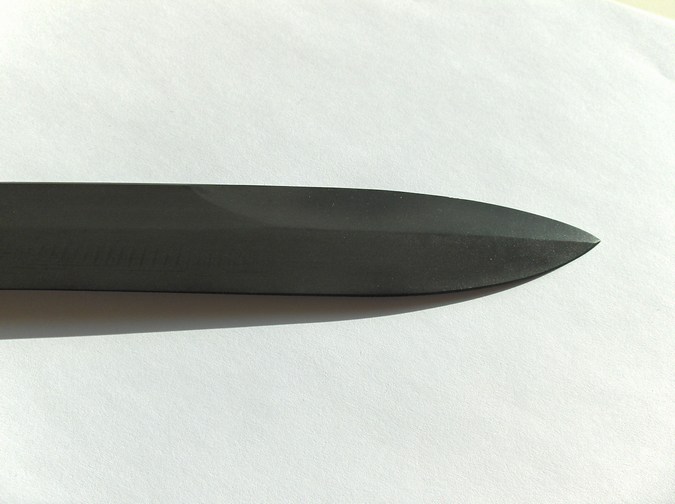

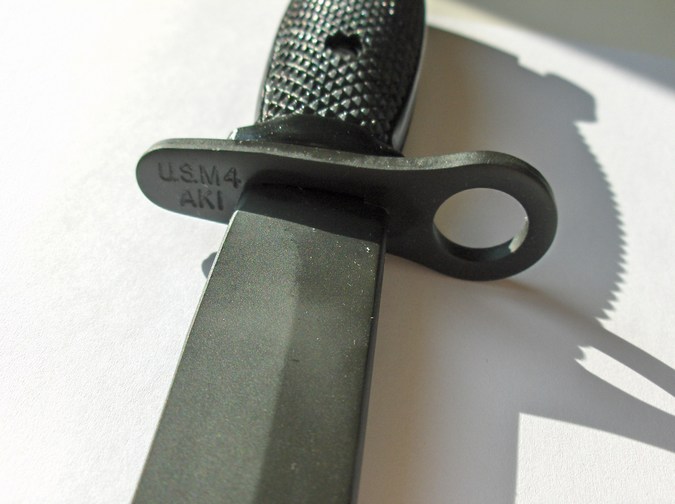

A műanyag markolatos AKI példányom a legutolsó M4-es sorozatokból származhat, valamikor 1960 körülről. Az AKI gyártmányról sajnos nagyon keveset tudni, valószínüsítik, hogy egy koreai (American Korean Industries nevű) gyártó lehet mögötte. Az egyik legnagyobb amerikai szakértő sem tud a gyártóról biztosat. Az állapota tökéletes, a gyári csomagolás szerint 1989-ben újracsomagolták. A parkerizálása, az állaga tökéletes, egy karcolás sincs rajta. Tok (scabbard) nélkül érkezett.
Aerial Cutlery Company 91.898 db.
Camillus Cutlery Company 332.698 db.
W.R. Case & Sons Cutlery Co. Inc. 224.764 db.
Imperial Knife Company Inc. 917.894 db.
Kinfolks, Inc. 119.702 db.
Pal Blade Company 268.000 db.
Utica Cutlery Company 515.000 db.
A világháború idején, csak 1944-45-ben az amerikai gyártók 2.469.956 db-ot gyártottak összesen!
A későbbiek során még sok országban gyártották, egyes becslések szerint összesen kb. 6 millió darabot!
Gyártók: Aerial Cutlery [ACC], Camillus, Case, Imperial Knife, Kiffe [Japan], Kinfolks [KI], Pal, Utica Cutlery, AKI, Bren-Dan, Conetta, Eickhorn, Horster, Kongsberg, Republic of Korea [ROK], SI, TOD, Turner [TMN]...
Anyaga: AISI 1080 high carbon steel.
Teljes hossz: 29 cm – 11.5 in
Penge hossz: 17 cm – 6.5 in
Penge szélessége: 22 mm - 0.87 in
Penge vastagsága: 4,6 mm - 0.18 in
Hozzárendelt lőfegyver: M1 karabély (Carbine)
